CST Studio Suite
Elektromagneettisten järjestelmien ja kokoonpanojen simulointiin

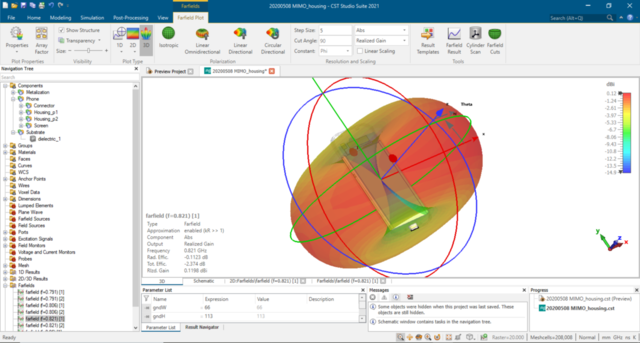

CST Studio Suite on sähkömagneettisten komponenttien ja järjestelmien suunnitteluun, analysointiin ja optimiointiin tarkoitettu tehokas 3D-simulointiohjelmisto. Yleisiä sähkömagneettisen simuloinnin kohteita ovat antennit ja suodattimet, EMC, moottoreiden sähkö-mekaaniset ilmiöt ja tehoelektroniikan lämpövaikutukset.
CST Studio Suite kokoaa eri numeerisiin menetelmiin perustuvat ratkaisijat läpi koko sähkömagneettisen spektrin yhteen käyttöliittymään. Eri ratkaisijat kytkeytyvät toisiinsa mahdollistaen hybridisimuloinnit, jolloin suunnittelijat analysoivat tehokkaasti ja suoraviivaisesti useista komponenteista koostuvia järjestelmiä.
CST:ssä tuotteen tai laitteen suorituskyky saadaan optimoitua, mahdolliset ongelmakohdat havaitaan ja ratkotaan aikaisessa vaiheessa suunnittelutyötä, jolloin fyysisten protojen määrä vähenee. On aika sanoa hyvästit turhille testeille ja tuotteiden takaisinkutsuille.
Ratkaisijat
- CST Studio Suitessa on kaikki ratkaisijat, joista valita sopiva kuhunkin projektiin
- Yleiset FEM-, FIT- ja TLM-ratkaisijat (sähkömekaaniset laitteet, muuntajat, sensorit)
- Em. ratkaisijoiden lisäksi löytyy erityisiin korkean taajuuden sovelluksiin kuten sähköisesti suuriin ja voimakkaasti resonoivien rakenteiden simulointiin
- Simulointimenetelmät varattujen hiukkasten dynamiikkaan, elektroniikkaan ja useaa eri fysiikan alaa yhdistäviin ongelmiin
- Erityisiin korkean taajuuden sovelluksiin kuten sähköisesti suuriin ja voimakkaasti resonoivien rakenteiden simulointiin
Luotettava datansiirto
- Hyvä CAD- ja EDA-tiedostojen importointi
- Täysin parametrisoidut mallit voidaan importoida ja muutokset välittömästi nähdä simulointimallissa CAD:in ja simuloinnin kaksisuuntaisen linkin avulla
- Optimoinnin ja parametrisen suunnittelun tulokset voidaan siirtää suoraan takaisin mallin master-versioon
Optimointi
- Mallit voidaan parametrisoida geometristen mittojensa ja materiaaliominaisuuksiensa osalta
- Mahdollistaa laitteen käyttäytymisen tutkinnan sen ominaisuuksien muuttuessa
- Optimaaliset suunnittelun parametrit voidaan asettaa tietyn vaikutuksen aikaansaamiseksi
- Materiaaliominaisuudet voidaan sovittaa mitatun datan kanssa
- Useita automaattisia optimointialgoritmeja, paikallisia ja globaaleja
- Nopeaa simulointia ja optimointia myös monimutkaisten järjestelmien tai monimuuttujaisten ongelmien kohdalla
Projektinhallinta ja mallinnus
- Sujuva projektinhallinta, elektromagneettisten kokoonpanojen rakennus ja simulointiworkflow'n hallinta
- Voit verrata eri ratkaisijoiden tai kokoonpanojen simulointituloksia yhden simulointiprojektin sisällä ja suorittaa tulosten jatkokäsittelyn automaattisesti
- Tee linkitetty sarja eri ratkaisijoiden ajoista hybridi- ja multifysiikka -simulaatioita
